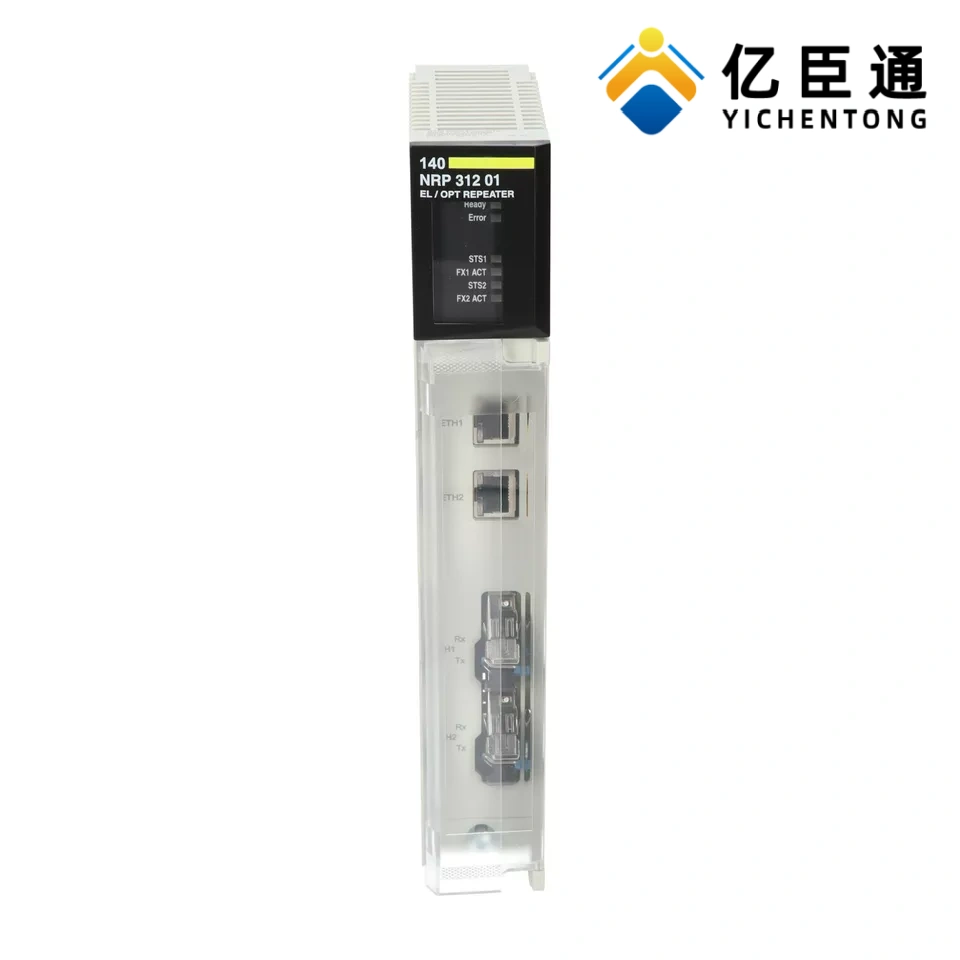

產品介紹

參數
1. 通信參數
傳輸速率：100 Mbps（全雙工）
光纖類型：單模（Single mode，9/125 µm）
波長：1310 nm
傳輸距離：15000 米（15 公里），遠超多模版本
衰減范圍：-15 ~ -8 dBm（9/125 µm 單模光纖）
檢測靜默：-45 dBm
接收器靈敏度：-30 dBm
上升 / 下降時間：2.5 ns
端口數量：2 個光纖端口（LC）+ 2 個以太網端口（RJ45）
2. 電氣與功耗
總線電流需求：1000 mA（5V DC）
功耗：5 W
大涌流：1A 在 5V 直流
工作電源：通過 Quantum 背板總線供電（5V DC），無需額外電源
3. 物理與環境
尺寸：250 mm（長）× 40 mm（寬）× 103.85 mm（高）
重量：0.554 kg
工作溫度：0°C ~ 60°C（32°F ~ 140°F）
存儲溫度：-40°C ~ 85°C（-40°F ~ 185°F）
相對濕度：0~95% RH（無冷凝）
工作海拔：≤ 2000 米（6561.68 英尺）
防護等級：IP20（符合 EN 61131-2 和 IEC 60527 標準）
材質：PC（聚碳酸酯）
4. 認證與合規
認證：UL 508, CSA C22.2 No 142, FM Class 1 Div 2, CE, C-Tick, TÜV, Merchant Navy
RoHS 合規：Yes（Green Premium 產品）
可持續性狀態：Green Premium 產品
三、功能特點
雙路獨立通道：提供 2 個光纖端口和 2 個 RJ45 端口，支持同時進行兩路信號轉換，提高系統冗余性和可靠性
超長距離傳輸：支持單模光纖最長 15 公里傳輸，滿足跨廠區、遠距離工業網絡連接需求
高速穩定通信：100Mbps 全雙工傳輸，滿足工業自動化對實時數據傳輸?shù)囊?br>高抗干擾能力：光纖傳輸不受電磁干擾（EMI）和射頻干擾（RFI）影響，適合電力、冶金、化工等強電磁干擾環境
LED 狀態指示：7 個 LED 燈提供全面的模塊狀態、鏈路狀態和通信活動信息，便于快速故障診斷
熱插拔支持：支持 Quantum 平臺熱插拔功能，可在系統運行時更換模塊，減少停機時間
背板集成：通過 Quantum 背板總線供電與通信，無需額外電源和通信線纜
自動協商功能：支持網絡參數自動協商，可自動檢測連接設備的傳輸速率和雙工模式
四、應用領域
跨廠區工業網絡：連接不同廠區的 Quantum PLC 系統，實現分布式控制網絡，替代昂貴的長距離銅纜鋪設
超長距離數據傳輸：在礦山、油田、管道輸送等大范圍工業場所傳輸以太網數據，最大 15 公里覆蓋范圍
強電磁干擾環境：在電力變電站、冶金車間、電弧爐附近等強電磁干擾環境中建立穩定的通信鏈路
網絡擴展與冗余：擴展現有以太網網絡覆蓋范圍，或構建光纖冗余環網提高系統可靠性
遠程監控系統：連接偏遠地區的現場設備與中央監控中心，實現數據采集和控制命令傳輸
海上平臺與港口：在惡劣海洋環境中提供穩定的通信連接，符合 Merchant Navy 認證要求
