產品介紹

參數
1. 電氣參數
參數    規格
背板總線電壓    5V DC（為模塊提供電源和通信）
總線電流容量    每個插槽最大支持3A電流，總?cè)萘?8A
電氣隔離    背板總線與模塊之間提供電氣隔離，保護系統免受電氣干擾和接地環路影響
信號傳輸速率    背板總線通信速率高達100Mbps，確?？刂葡到y(tǒng)實時性和響應速度
冗余支持    可與 Quantum 冗余系統兼容，支持雙電源和雙 CPU 配置，構建高可用性系統
熱插拔支持    配合 Quantum 平臺熱插拔功能，可在系統運行時更換模塊，減少停機時間
2. 物理與環境參數
參數    規格
工作溫度    0°C ~ 60°C（32°F ~ 140°F）
存儲溫度    -40°C ~ 85°C（-40°F ~ 185°F）
相對濕度    0~95% RH（無冷凝）
工作海拔    ≤ 2000 米（6561.68 英尺），大氣壓力 800 到 1,114 hPa
防護等級    IP20（符合 EN 61131-2 和 IEC 60527 標準）
抗靜電放電    4 kV 接觸放電，8 kV 空氣放電（符合 IEC 801-2 標準）
抗電磁干擾    9.14 V/yd（10 V/m），80~2000 MHz（符合 IEC 801-3 標準）
機械強度    符合工業級機械振動和沖擊標準，堅固金屬框架確保惡劣環境下的耐久性
3. 認證與合規

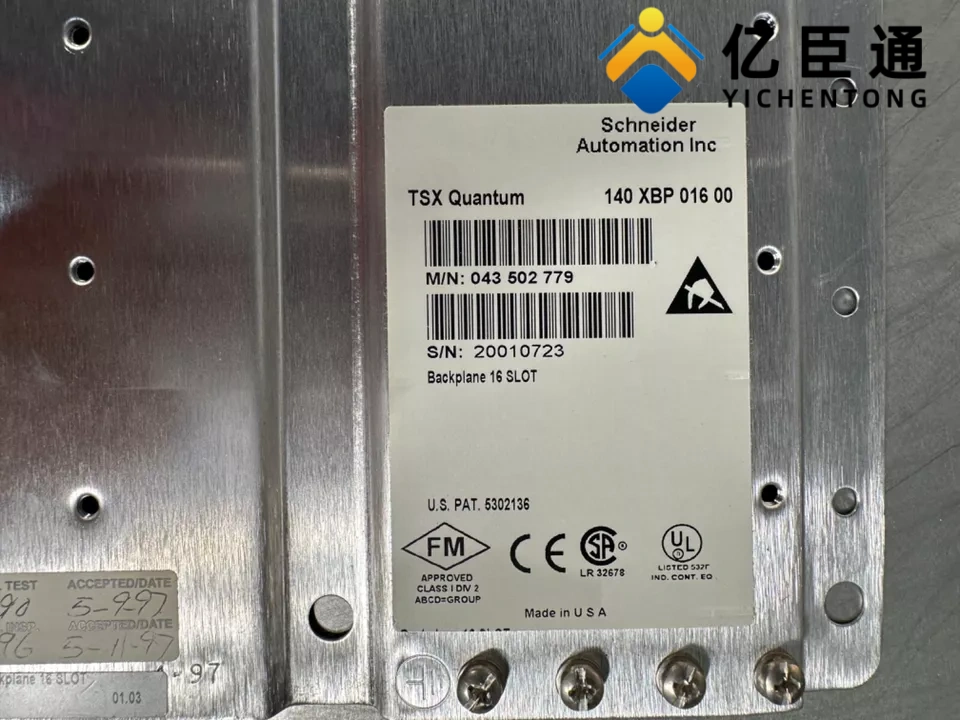

認證：UL 508, CSA C22.2 No 142, FM Class 1 Division 2, CE, TÜV, IEC 61000（EMC）, IEC 60068（環境可靠性）
環保合規：RoHS 合規（Green Premium 產品），無汞設計，REACh 無 SVHC 物質
安全標準：符合工業電氣安全標準，提供短路保護和過流保護，配備接地端子確保安全
三、功能特點

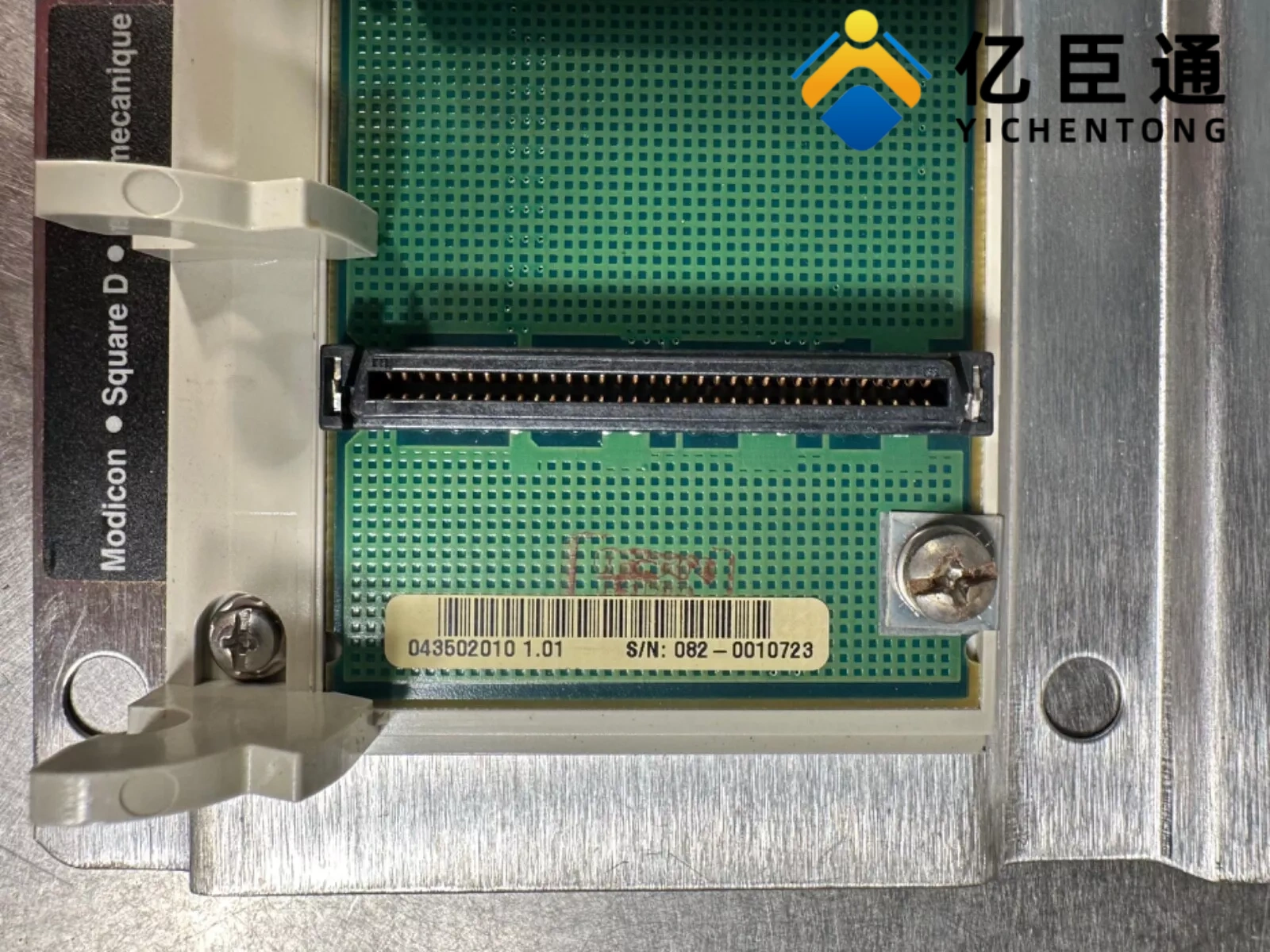

16 槽超大型設計：提供 16 個標準 Quantum 模塊插槽，適合需要最大規模 I/O 點數擴展和高度復雜功能集成的應用場景，如超大型控制柜或中央控制中心
高速背板總線：集成 Quantum 高速背板總線，支持模塊間高速數據傳輸，確?？刂葡到y(tǒng)實時性和響應速度
靈活配置支持：兼容本地、遠程和分布式 I/O 配置，可根據應用需求靈活擴展系統規模，無預留槽位限制，模塊安裝位置自由選擇
模塊兼容性強：支持所有 Quantum 系列 I/O 模塊、通信模塊、電源模塊和 CPU 模塊，包括數字量、模擬量、特殊功能模塊
安裝簡便：采用專用安裝板和螺絲固定方式，安裝穩定可靠，便于維護和更換模塊
電氣隔離：提供背板總線與模塊之間的電氣隔離，有效保護系統免受電氣干擾和接地環路影響
環境適應性強：寬溫度范圍（0°C~60°C）和高濕度耐受能力，適合各種工業環境
涂層版本可選：提供 140XBP01600C 涂層版本，增強在惡劣環境下的防腐蝕能力
熱插拔支持：配合 Quantum 平臺熱插拔功能，可在系統運行時更換模塊，減少停機時間
冗余系統兼容：可與 Quantum 冗余電源和冗余 CPU 配合使用，構建高可用性控制系統，提高系統可靠性
集中式控制集成：支持集中式控制系統架構，可在一個機架中集成 CPU、電源、I/O 和通信功能，簡化系統設計和維護
四、應用領域
超大型控制系統構建：在 I/O 點數需求超大規模的工業自動化系統中作為主控制器機架，連接 CPU 模塊、冗余電源模塊和多種 I/O 模塊
中央控制中心：作為工廠中央控制中心的核心機架，集成多種控制功能，實現對整個生產流程的集中監控和管理
高度復雜過程控制：適用于石油化工、電力、冶金、造紙等行業的高度復雜過程控制系統，連接各種傳感器、執行器和控制設備，支持復雜控制算法實現
大規模數據采集：在需要采集海量生產數據和實時監控的應用中，連接多個 I/O 模塊和通信模塊，實現數據傳輸和遠程控制
高可用性系統：與 Quantum 冗余組件配合，構建高可用性控制系統，適用于對系統可靠性要求極高的應用場景，如關鍵流程控制和安全系統
升級改造項目：在現有控制系統升級改造中，作為新增 I/O 站的機架背板，擴展系統功能，提高系統性能，滿足生產規模擴大需求
