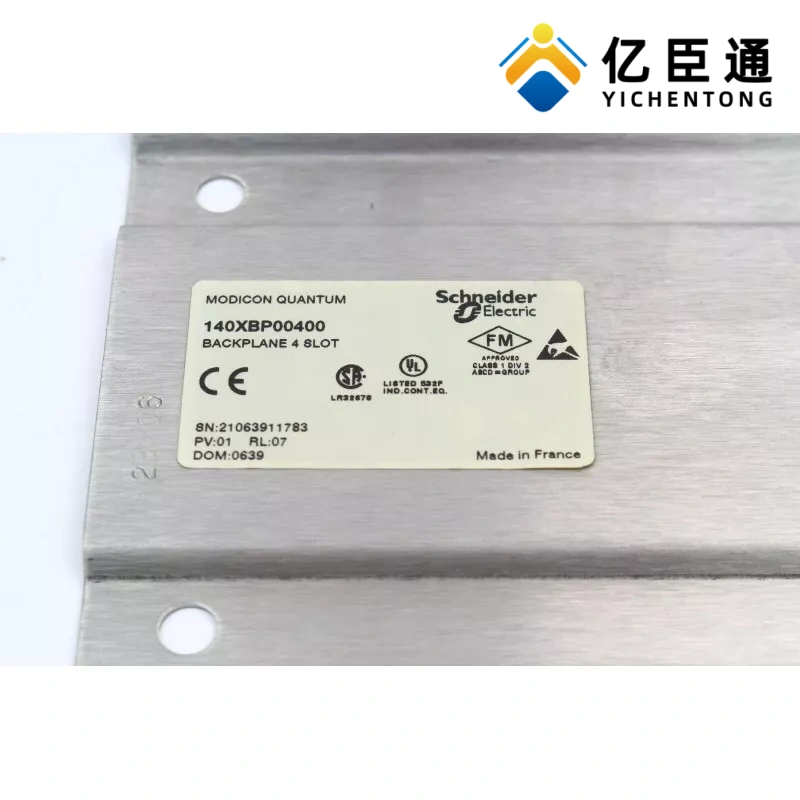

產品介紹

參數
1. 電氣參數
參數    規格
背板總線電壓    5V DC（為模塊提供電源和通信）
總線電流容量    每個插槽最大支持3A電流，總?cè)萘?2A
電氣隔離    背板總線與模塊之間提供電氣隔離，保護系統免受電氣干擾
信號傳輸速率    背板總線通信速率高達100Mbps，確?？刂葡到y(tǒng)實時性
冗余支持    可與 Quantum 冗余系統兼容，支持雙電源和雙 CPU 配置
2. 物理與環境參數
參數    規格
工作溫度    0°C ~ 60°C（32°F ~ 140°F）
存儲溫度    -40°C ~ 85°C（-40°F ~ 185°F）
相對濕度    0~95% RH（無冷凝）
工作海拔    ≤ 2000 米（6561.68 英尺）
防護等級    IP20（符合 EN 61131-2 和 IEC 60527 標準）
抗靜電放電    4 kV 接觸放電，8 kV 空氣放電（符合 IEC 801-2 標準）
抗電磁干擾    9.14 V/yd（10 V/m），80~2000 MHz（符合 IEC 801-3 標準）
機械強度    符合工業級機械振動和沖擊標準
3. 認證與合規
認證：UL 508, CSA C22.2 No 142, FM Class 1 Division 2, CE, TÜV
環保合規：RoHS 合規（Green Premium 產品），無汞設計，REACh 無 SVHC 物質
安全標準：符合工業電氣安全標準，提供短路保護和過流保護
三、功能特點
4 槽中型設計：提供 4 個標準 Quantum 模塊插槽，適合需要中等 I/O 點數擴展的應用場景，如中小型控制柜或分布式 I/O 站
高速背板總線：集成 Quantum 背板總線，支持模塊間高速數據傳輸，確?？刂葡到y(tǒng)實時性
靈活配置支持：兼容本地、遠程和分布式 I/O 配置，可根據應用需求靈活擴展
模塊兼容性強：支持所有 Quantum 系列 I/O 模塊、通信模塊、電源模塊和 CPU 模塊，包括數字量、模擬量、特殊功能模塊
安裝簡便：采用專用安裝板和螺絲固定方式，安裝穩定可靠，便于維護和更換模塊
電氣隔離：提供背板總線與模塊之間的電氣隔離，有效保護系統免受電氣干擾和接地環路影響
環境適應性強：寬溫度范圍（0°C~60°C）和高濕度耐受能力，適合各種工業環境
涂層版本可選：提供 140XBP00400C 涂層版本，增強在惡劣環境下的防腐蝕能力
熱插拔支持：配合 Quantum 平臺熱插拔功能，可在系統運行時更換模塊，減少停機時間
冗余系統兼容：可與 Quantum 冗余電源和冗余 CPU 配合使用，構建高可用性控制系統
四、應用領域
中小型控制系統構建：在 I/O 點數需求中等的工業自動化系統中作為主控制器機架，連接 CPU 模塊、電源模塊和適量 I/O 模塊
分布式 I/O 站：作為分布式 I/O 站的機架背板，連接遠程 I/O 模塊，實現分散式數據采集和控制
過程控制應用：適用于化工、食品飲料、制藥等行業的過程控制系統，連接各種傳感器和執行器
機器自動化：在中小型機械設備控制系統中，提供模塊化控制解決方案，支持功能擴展
遠程監控系統：在需要遠程數據采集和監控的應用中，連接通信模塊和 I/O 模塊，實現數據傳輸和控制
升級改造項目：在現有控制系統升級改造中，作為新增 I/O 站的機架背板，擴展系統功能
