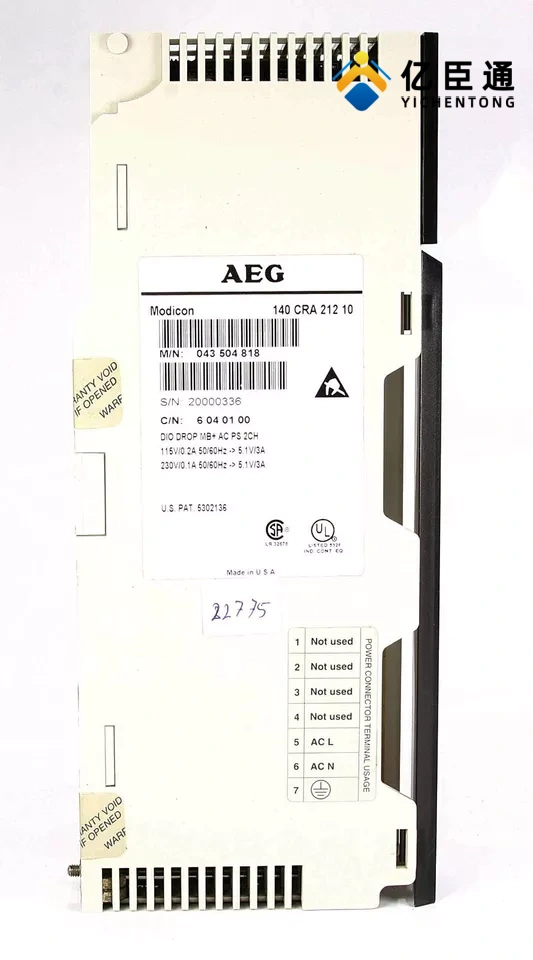

產品介紹

參數
1. 電氣參數
參數    規格
額定供電電壓    115/230V AC（自動檢測切換）
電壓范圍    85~276V AC（寬電壓兼容）
頻率范圍    47~63 Hz
浪涌電流    115V 時 10A，230V 時 20A
推薦熔絲規格    1.5A
輸出電壓    5.1V（為分支接口內部電路供電）
額定輸出電流    3A
功率消耗    11W
緩沖時間    1ms
電氣隔離    輸入 / 輸出電氣隔離，有效保護系統免受電氣干擾和接地環路影響
2. 通信與 I/O 參數
參數    規格
I/O 類型    數字輸入 / 輸出（DIO）
I/O 字容量    30 輸入字 / 32 輸出字（60 點輸入 / 64 點輸出）
信號傳輸方式    并行數字信號傳輸
通信距離    支持長距離分支連接（配合合適電纜）
冗余功能    單端口冗余設計，確保通信鏈路連續性，提高系統可靠性施耐德電氣
診斷功能    啟動時 RAM 校驗和地址驗證；運行時連續 RAM 診斷和故障檢測
3. 物理與環境參數
參數    規格
尺寸    標準 Quantum 模塊尺寸：250 mm（長）× 40 mm（寬）× 103.85 mm（高）
重量    約 0.7 kg
工作溫度    0°C ~ 60°C（32°F ~ 140°F）
存儲溫度    -40°C ~ 85°C（-40°F ~ 185°F）
相對濕度    0~95% RH（無冷凝）
工作海拔    ≤ 2000 米（6561.68 英尺）
防護等級    IP20（符合 EN 61131-2 和 IEC 60527 標準）
抗靜電放電    4 kV 接觸放電，8 kV 空氣放電（符合 IEC 801-2 標準）
抗電磁干擾    9.14 V/yd（10 V/m），80~2000 MHz（符合 IEC 801-3 標準）
4. 認證與合規
認證：UL 508, CSA C22.2 No 142, FM Class 1 Division 2, CE, TÜV
環保合規：RoHS 合規（Green Premium 產品），無汞設計，REACh 無 SVHC 物質
安全標準：符合工業電氣安全標準，提供短路保護和輸出過壓保護
三、功能特點
冗余端口設計：1 個冗余端口確保通信鏈路的高可靠性，適用于關鍵應用場景，防止單點故障導致系統中斷施耐德電氣
寬電壓供電：115/230V AC 自動切換，適應全球不同地區的供電標準，提高系統靈活性
高 I/O 容量：支持 30 輸入 / 32 輸出字的數字信號傳輸，滿足中大型遠程 I/O 分支需求
分支接口設計：專為 Quantum DIO 分支網絡設計，實現主控制器與遠程 I/O 設備的可靠連接
診斷功能：內置 LED 指示燈和故障診斷機制，便于快速定位通信問題和模塊故障；啟動時 RAM 校驗和地址驗證，運行時連續 RAM 診斷和故障檢測
熱插拔支持：支持 Quantum 平臺熱插拔功能，可在系統運行時更換模塊，減少停機時間
電氣隔離：提供輸入 / 輸出電氣隔離，有效保護系統免受電氣干擾和接地環路影響
環境適應性強：寬溫度范圍（0°C~60°C）和高濕度耐受能力，適合各種工業環境
端子排連接：采用 7 極端子排設計，接線簡單可靠，便于維護和擴展
背板集成：通過 Quantum 背板總線通信，無需額外通信線纜
四、應用領域
關鍵遠程 I/O 擴展：在對通信可靠性要求極高的大型工業自動化系統中擴展遠程數字 I/O 分支，連接分散的傳感器和執行器
高可用性控制系統：適用于化工、石油、電力等行業的過程控制系統，確保遠程數據采集和控制的連續性
安全系統連接：在需要故障安全操作的工業環境中，如緊急停機系統、安全聯鎖回路等關鍵應用場景
冗余網絡設計：可作為冗余 I/O 分支的接口模塊，構建雙鏈路冗余通信網絡，提高系統可靠性和可用性
長距離信號傳輸：支持長距離通信，適合跨區域的工業自動化應用
關鍵基礎設施控制：在能源、交通、水處理等關鍵基礎設施中構建高可靠性的遠程 I/O 網絡
