產品介紹

參數
1. 電氣參數
參數    規格
額定供電電壓    24V DC
電壓范圍    19.2~30V DC（寬電壓兼容）
浪涌電流    30A（24V DC）
推薦熔絲規格    2.5A
輸出電壓    5.1V（為分支接口內部電路供電）
額定輸出電流    3A
功率消耗    11W
緩沖時間    1ms
電氣隔離    輸入 / 輸出電氣隔離，有效保護系統免受電氣干擾和接地環路影響
2. 通信與 I/O 參數
參數    規格
I/O 類型    數字輸入 / 輸出（DIO）
I/O 字容量    30 輸入字 / 32 輸出字（60 點輸入 / 64 點輸出）
信號傳輸方式    并行數字信號傳輸
通信距離    支持長距離分支連接（配合合適電纜）
診斷功能    啟動時 RAM 校驗和地址驗證；運行時連續 RAM 診斷和故障檢測
3. 物理與環境參數
參數    規格
尺寸    標準 Quantum 模塊尺寸：250 mm（長）× 40 mm（寬）× 103.85 mm（高）
重量    約 0.7 kg
工作溫度    0°C ~ 60°C（32°F ~ 140°F）
存儲溫度    -40°C ~ 85°C（-40°F ~ 185°F）
相對濕度    0~95% RH（無冷凝）
工作海拔    ≤ 5000 米（16404.2 英尺）
防護等級    IP20（符合 EN 61131-2 和 IEC 60527 標準）
抗電磁干擾    9.14 V/yd（10 V/m），80~2000 MHz（符合 IEC 801-3 標準）
4. 認證與合規
認證：UL 508, CSA C22.2 No 142, FM Class 1 Division 2, CE, TÜV, DNV, GOST, C-Tick
環保合規：RoHS 合規（Green Premium 產品），無汞設計，REACh 無 SVHC 物質
安全標準：符合工業電氣安全標準，提供短路保護和輸出過壓保護
三、功能特點
雙端口設計：2 個獨立單端口，支持連接兩個獨立的 DIO 分支，提高系統靈活性和可擴展性
24V DC 供電：適配工業標準 24V DC 電源，兼容 19.2~30V DC 寬電壓范圍，適應不同現場供電條件
高 I/O 容量：支持 30 輸入 / 32 輸出字的數字信號傳輸，滿足中大型遠程 I/O 分支需求
分支接口設計：專為 Quantum DIO 分支網絡設計，實現主控制器與遠程 I/O 設備的可靠連接
診斷功能：內置 LED 指示燈和故障診斷機制，便于快速定位通信問題和模塊故障
熱插拔支持：支持 Quantum 平臺熱插拔功能，可在系統運行時更換模塊，減少停機時間
電氣隔離：提供輸入 / 輸出電氣隔離，有效保護系統免受電氣干擾和接地環路影響
環境適應性強：寬溫度范圍（0°C~60°C）和高濕度耐受能力，適合各種工業環境

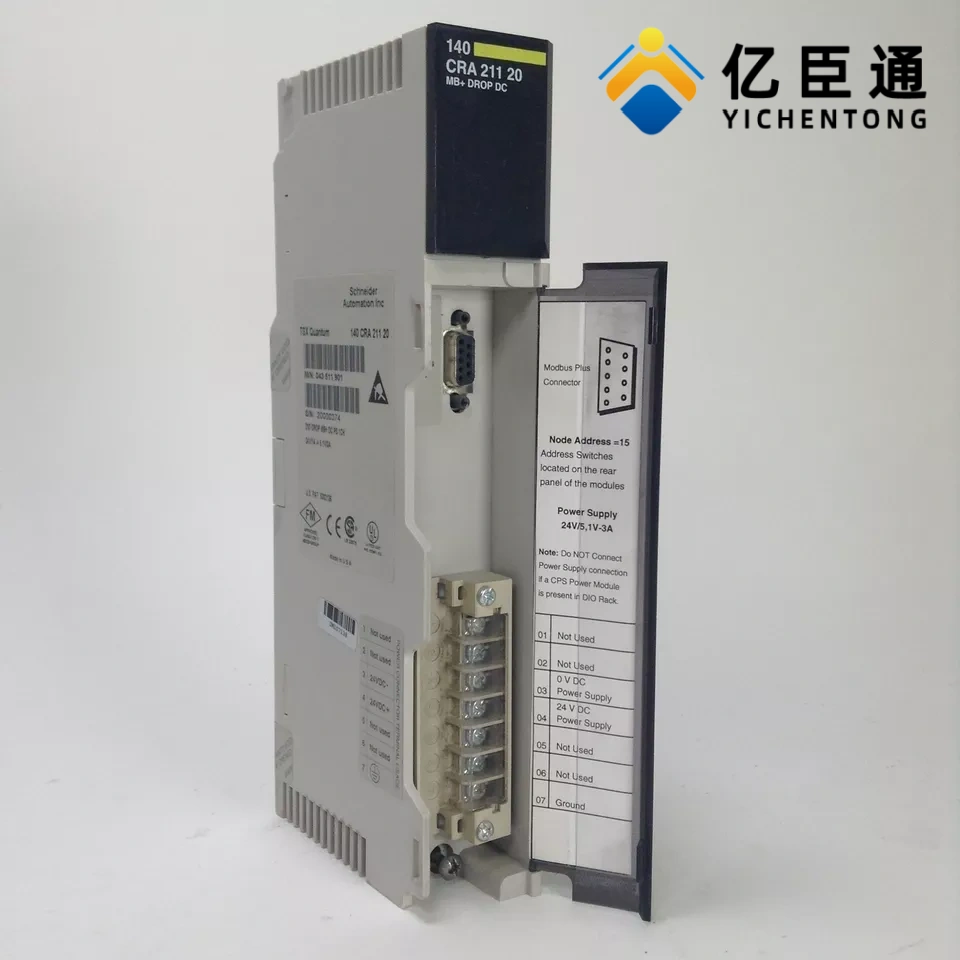

端子排連接：采用端子排設計，接線簡單可靠，便于維護和擴展
背板集成：通過 Quantum 背板總線通信，無需額外通信線纜
四、應用領域
遠程 I/O 擴展：在大型工業自動化系統中擴展遠程數字 I/O 分支，連接分散的傳感器和執行器
分散式控制布局：適用于工廠車間、礦山、油田等大范圍工業場所的分散式 I/O 布局
過程控制系統：用于化工、石油、電力等行業的過程控制系統，實現遠程數據采集和控制
離散制造系統：在汽車、電子、機械制造等離散生產線上連接遠程數字 I/O 設備
長距離信號傳輸：支持長距離通信，適合跨區域的工業自動化應用
多分支網絡設計：2 個獨立端口可連接兩個不同的 DIO 分支，適合復雜的工業控制網絡
